ARK3116: USB-UART адаптер, драйвер и проверка на живом ядре

Эта статья выросла из заметки 2010 года, которая была каталогом ссылок на драйверные сайты. Переписана она по одной причине: в Linux драйвер для ARK3116 уже в ядре, и ничего скачивать не нужно — а установка «драйвера» с сайта-агрегатора сегодня означает загрузку неизвестного исполняемого файла на машину, где, возможно, лежат ключи и пароли. Ниже — как USB-UART адаптер на ARK3116 опознаётся по идентификаторам, что именно делает встроенный драйвер, чем это проверяется на живом Debian 12 и какие грабли ждут при подключении к консоли сетевого оборудования.

TL;DR: что это и как проверить за десять минут

1. Что это. Микросхема-преобразователь USB в последовательный порт (UART) от ArkMicroChips; в системе выглядит как /dev/ttyUSB0.
2. Опознание. Vendor ID 0x6547, Product ID 0x0232 — плюс второй идентификатор 0x18EC:0x3118 в таблице драйвера.
3. Драйвер. В Linux это модуль ядра ark3116 (CONFIG_USB_SERIAL_ARK3116=m), в FreeBSD — uark(4). Ставить ничего не нужно.
4. Права. Порт открывает только root или член группы dialout; после добавления в группу нужен новый вход.
5. Главный риск. Драйверы с сайтов-агрегаторов и несовпадение уровней TTL (5 В против 3,3 В) — два способа испортить и машину, и подключаемое устройство.

lsusb | grep -i 6547                 # 6547:0232 — адаптер виден
modinfo ark3116 | head -6            # драйвер есть в ядре
dmesg | tail -5                      # драйвер привязался к устройству
ls -l /dev/ttyUSB*                   # появился порт

Проблема, которую это решает

Ситуация типовая: у сетевого оборудования, промышленного контроллера или отладочной платы есть последовательный порт, а на ноутбуке его нет уже полтора десятилетия. Нужен переходник USB → UART, и ARK3116 — один из самых дешёвых вариантов.

Дальше начинается путаница, из-за которой и появляются статьи-каталоги драйверов. На Windows производитель действительно требовал отдельный драйвер, и в интернете осел десяток сайтов с файлами вида ARK3116.zip, ark3116.exe и «драйвер для VID_6547&PID_0232». Часть этих файлов — переупакованные старые драйверы, часть — сомнительные сборки с рекламными модулями, а некоторые просто содержат посторонний код. Проверить происхождение файла без подписи невозможно.

В Linux и FreeBSD ситуация обратная: драйвер десятилетиями живёт в основном дереве ядра, поддерживается сообществом и подписан вместе с ядром. Скачивать нечего, и это не мелочь, а принципиальная разница в модели доверия.

Отсюда и структура статьи: сначала опознание устройства, потом проверка встроенного драйвера, потом настройка порта — и только в конце разговор о Windows, где честный ответ звучит как «проверяйте на своей сборке, а не берите первый файл из поиска».

Что такое ARK3116 и как он опознаётся

ARK3116 — высокоинтегрированный контроллер, который преобразует USB Full-Speed (12 Мбит/с) в последовательный порт UART. Внешне это обычно маленькая плата в прозрачной термоусадке с USB-разъёмом с одной стороны и четырьмя-пятью проводами с другой, либо законченный кабель.

Идентификаторы — первое, что нужно знать: по ним устройство опознаётся в lsusb, по ним же пишется правило udev и фильтр в системе инвентаризации. Второй идентификатор (18EC:3118) в статье 2010 года не упоминался, а он есть в таблице драйвера — производитель выпускал устройства под двумя наборами VID/PID.

Отдельно про варианты исполнения. Старая заметка перечисляла ARK3116, ARK3116T и ARK3116S как разные версии с разными возможностями. Проверить это по документации сейчас не удалось, поэтому в статье нет утверждений о различиях между ними: для драйвера важен идентификатор, а не буква в названии. Различия в обвязке — уровни TTL, наличие развязки, распиновка — определяются конкретной платой, а не маркировкой чипа.

Возможности: что адаптер умеет и чего не умеет

Таблицы ниже описывают не «возможности микросхемы из даташита», а то, с чем администратор сталкивается на практике.

Есть и третья категория — устройства, где адаптер не нужен вовсе. Если у оборудования есть сетевой порт и SSH, консольный кабель остаётся аварийным средством, а не ежедневным инструментом. Покупать его стоит именно в этом качестве: однажды он понадобится в момент, когда сеть не поднимается, и тогда важно, чтобы он был в ящике, а не «заказан и едет».

Важная оговорка про «RS-232». Чип работает с логическими уровнями (TTL), а промышленный стандарт RS-232 предполагает двухполярные сигналы ±12 В. Платы, которые продаются как «USB-RS232 на ARK3116», содержат дополнительный преобразователь уровней; если его нет, а вы подключились к настоящему COM-порту оборудования, ничего не заработает — и хорошо, если не сгорит.

Драйвер в Linux: что уже есть в ядре

Проверка делалась на живом хосте: Debian 12, ядро 6.1.0-54-amd64. Ниже — фактический вывод, а не пересказ.

flowchart LR
  HOST["USB-хост: xHCI и usbcore"] --> MATCH{"совпал ли VID/PID?"}
  MATCH -- "6547:0232" --> DRV["ark3116.ko: usb-serial драйвер"]
  MATCH -- "18EC:3118" --> DRV
  MATCH -- "другой" --> OTHER["другой драйвер или «устройство не опознано»"]
  DRV --> TTY["/dev/ttyUSB0: line discipline, termios"]
  TTY --> APP["picocom, screen, minicom, своя программа"]
  UDEV["правило udev: стабильное имя"] -.-> TTY
  GRP["группа dialout"] -.-> APP

Для сравнения: в том же каталоге ядра Debian лежат 53 модуля USB-serial, включая ftdi_sio, cp210x, pl2303, ch341, mct_u232, ftdi_sio и другие. Все они — модули (=m), то есть подгружаются при появлении устройства или вручную. Ни один из них на проверяемом хосте не был загружен (lsmod пусто по этим именам), потому что устройств не подключено: модуль появляется в системе, когда он нужен.

Строка про ch341 — не придирка: у этого модуля нет описания в modinfo, и в инвентаризации по описанию он не найдётся. Мелочь, которая ломает автоматику, если она ищет адаптеры по тексту.

Как это устроено внутри

Путь от разъёма до приложения состоит из четырёх звеньев, и ломается он тоже по звеньям — что удобно для диагностики.

flowchart TD
  PLUG["вставили адаптер"] --> LS{"lsusb видит 6547:0232?"}
  LS -- нет --> P1["проблема кабеля, порта или питания"]
  LS -- да --> DM{"dmesg: драйвер привязался?"}
  DM -- нет --> P2["модуль не загружен или VID не в таблице"]
  DM -- да --> DEV{"появился /dev/ttyUSB*?"}
  DEV -- нет --> P3["нет модуля usbserial или конфликт с brltty"]
  DEV -- да --> OPEN{"порт открывается без прав root?"}
  OPEN -- нет --> P4["добавить пользователя в dialout, перелогиниться"]
  OPEN -- да --> RUN["работа: stty, затем терминал"]

1. USB-хост. Контроллер xHCI опрашивает устройство и читает дескрипторы: производитель, продукт, класс.
2. Сопоставление. Ядро сверяет пару VID/PID с таблицами всех usb-serial драйверов. Для 6547:0232 совпадение даёт ark3116.
3. Драйвер usb-serial. ark3116.ko регистрируется как tty-драйвер поверх usbserial: он превращает USB-передачу в поток байт и обратно.
4. Слой tty. Появляется /dev/ttyUSB0; дальше работают обычные механизмы: termios (скорость, биты, чётность), управление потоком, права доступа.

Установка

В Linux устанавливать нечего — это главный вывод статьи. Проверка сводится к трём командам, и только если модуль отсутствует, начинается разговор о пакетах.

# 1. есть ли модуль в ядре
modinfo ark3116 | head -6

# 2. загружен ли он сейчас и что говорит журнал ядра
lsmod | grep ark3116
dmesg | tail -20

# 3. при необходимости загрузить вручную
sudo modprobe ark3116

Если modinfo отвечает «Module ark3116 not found», это значит, что ядро собрано без этого драйвера — например, это не дистрибутивное ядро, а самосборное с урезанной конфигурацией. Тогда вариантов два: поставить дистрибутивное ядро или пересобрать своё с CONFIG_USB_SERIAL_ARK3116=m. Скачивать драйвер отдельным файлом не нужно и не следует.

Права доступа — второй шаг, и именно на нём спотыкаются чаще всего:

# кто вы и в каких группах
id
# добавить себя в dialout и перелогиниться (иначе группа не применится)
sudo usermod -aG dialout "$USER"

Постоянное имя порта — третья полезная настройка. Без неё при двух подключённых адаптерах /dev/ttyUSB0 и /dev/ttyUSB1 могут поменяться местами после перезагрузки, и скрипт однажды запишет в чужое устройство.

# /etc/udev/rules.d/99-ark3116.rules
SUBSYSTEM=="tty", ATTRS{idVendor}=="6547", ATTRS{idProduct}=="0232", SYMLINK+="ttyARK0"

sudo udevadm control --reload-rules && sudo udevadm trigger
ls -l /dev/ttyARK0

Windows: честный порядок

Здесь старая заметка обещала автоматическую установку встроенного драйвера на Windows 7–11. Проверить это на парке машин в рамках этой статьи не удалось, поэтому порядок такой: сначала посмотреть, опознала ли система устройство сама (Диспетчер устройств → Порты (COM и LPT)), и только потом искать драйвер.

Настройка

Настройка — это параметры линии и терминал. По умолчанию newer tty создаётся с параметрами 9600 8N1; для консоли сетевого оборудования обычно нужно 115200 8N1.

flowchart LR
  SPEED["скорость: 9600, 115200, 230400"] --> CONF["параметры линии: 8N1, без управления потоком"]
  FLOW["управление потоком: none, rtscts"] --> CONF
  LVL["уровни TTL: 5 В или 3,3 В"] --> RISK["несовпадение уровней: порт устройства выходит из строя"]
  ISO["гальваническая развязка"] --> RISK
  CONF --> TERM["терминал или скрипт"]

# параметры линии: 115200 бод, 8 бит, без чётности, 1 стоп-бит, без управления потоком
stty -F /dev/ttyUSB0 115200 cs8 -cstopb -parenb -crtscts

# интерактивно: picocom (выход Ctrl+A, Ctrl+X) или screen (выход Ctrl+A, K)
picocom -b 115200 /dev/ttyUSB0
screen /dev/ttyUSB0 115200

# minicom: создать профиль и не сохранять настройки в системный файл
minicom -D /dev/ttyUSB0 -b 115200

Скриптовая работа с портом — не редкость: снять вывод консоли при загрузке, отправить команду, дождаться ответа. Здесь помогает python3 -m serial.tools.miniterm или собственный код на pyserial; для разовых задач хватает timeout 5 cat /dev/ttyUSB0.

Есть и обратная сторона удобства: /dev/ttyUSB0 — это файл, и запись в него ничем не защищена. Если в системе два адаптера, а скрипт обращается к имени по умолчанию, однажды команда уйдёт не в тот порт. Поэтому в сценариях, которые что-то меняют на устройстве, имя порта лучше брать из стабильного символьного имени, а перед записью проверять, что устройство то: сравнивать idVendor и idProduct через udevadm info -q property -n /dev/ttyARK0. Это две секунды работы и снятый целый класс инцидентов.

Третий приём, который экономит часы при разборе: держать порт открытым в picocom с включённым журналом (-g файл). Тогда всё, что устройство сказало при загрузке, оказывается в файле, и разбор идёт по тексту, а не по памяти.

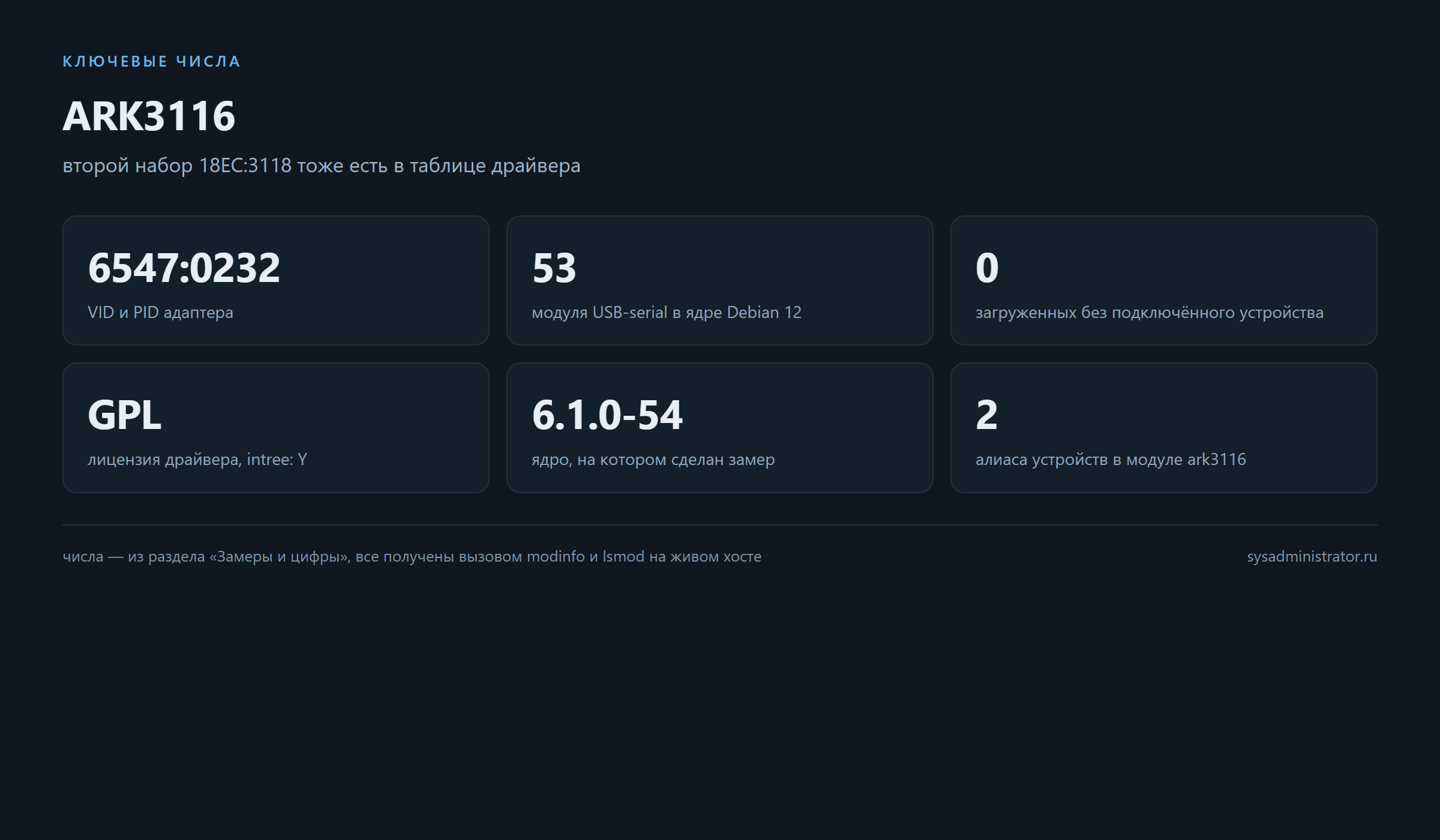

Замеры и цифры

Оговорка о границах измерения: проверялся один хост и одно ядро. На других дистрибутивах и версиях ядра набор usb-serial модулей отличается, а на самосборных ядрах драйвер может отсутствовать вовсе. Утверждение «драйвер встроен» относится к дистрибутивным ядрам, а не к любому ядру Linux.

Почему это круто

• Драйвер уже стоит. В дистрибутивном ядре ark3116 есть как модуль, подписанный вместе с ядром: ничего скачивать и «устанавливать» не нужно.
• Опознание по двум идентификаторам. 6547:0232 и 18EC:3118 — этого достаточно для инвентаризации и правил udev.
• Стабильное имя порта. Одно правило udev убирает целый класс ошибок «записал не в то устройство».
• Работает без прошивки. Чип не требует загрузки firmware при включении, поэтому не бывает «устройство есть, порта нет».
• Дешёвый расходник. Для консольного кабеля, который теряется и ломается, это важнее характеристик.
• Прозрачен для приложений. После /dev/ttyUSB0 работают все обычные инструменты: picocom, screen, minicom, pyserial.
• История в upstream. Драйвер поддерживается в основном дереве ядра, а не в вендорском установщике, который перестал обновляться.
• Диагностика по звеньям. Четыре шага lsusb → dmesg → /dev → права дают ответ за минуту.

Подводные камни

• Уровни TTL не совпадают молча. Плата на 5 В, подключённая к порту 3,3 В, выводит порт из строя — и обычно это замечают уже после. Проверять по паспорту платы до подключения.
• RS-232 и TTL — разные вещи. Без преобразователя уровней адаптер не заработает с настоящим COM-портом, а в худшем случае повредит его.
• brltty перехватывает устройство. На части дистрибутивов служба для дисплеев Брайля забирает 6547:0232 себе, и порт не появляется. Лечится исключением в конфигурации brltty или отключением службы.
• Группа dialout применяется после входа. Добавление в группу не действует на текущую сессию — нужен новый вход или newgrp dialout.
• Порты меняются местами. Два одинаковых адаптера дают /dev/ttyUSB0 и /dev/ttyUSB1 в порядке, который не гарантирован; без правила udev скрипт может обратиться не к тому устройству.
• Драйверы с сайтов-агрегаторов. Файл без подписи проверить нечем; для Linux он не нужен вовсе, а для Windows это единственный реальный риск заражения в этой задаче.
• Клоны ведут себя иначе. Один и тот же VID/PID встречается у разных плат с разной обвязкой, поэтому «работает у коллеги» ничего не гарантирует.
• Управление потоком по умолчанию выключено. Если оборудование требует RTS/CTS, а линия настроена без него, обмен будет терять байты без внятной ошибки.

Чек-лист внедрения

1. Проверить идентификаторы: lsusb | grep -i 6547 — устройство должно быть видно как 6547:0232.
2. Убедиться, что драйвер есть в ядре: modinfo ark3116.
3. Посмотреть dmesg после подключения: драйвер должен привязаться и назвать порт.
4. Проверить права: id, при необходимости добавить пользователя в dialout и перелогиниться.
5. Задать стабильное имя правилом udev, если адаптеров больше одного.
6. Настроить линию: скорость и формат по паспорту устройства, управление потоком осознанно.
7. Сверить уровни и распиновку до первого подключения к оборудованию — это единственная ошибка, которая стоит денег.

Критерий «работает»: порт открывается без sudo, stty -F показывает заданную скорость, терминал отвечает на ввод, а после перезагрузки имя порта не изменилось.

FAQ

Итог

Старая заметка была полезна в 2010 году и опасна сегодня: она вела читателя скачивать драйвер там, где в Linux драйвер уже в ядре, а на Windows предлагала файлы неизвестного происхождения. Проверка на живом Debian 12 показывает простую картину: модуль ark3116 на месте, поддерживается в upstream, опознаёт устройство по двум парам идентификаторов и требует от администратора ровно трёх действий — убедиться в наличии модуля, дать права и настроить линию. Всё остальное — аккуратность с уровнями TTL и стабильные имена портов.

Цитата: Лучший драйвер для USB-UART — тот, что уже подписан вместе с ядром; всё, что нужно скачать отдельным файлом, требует отдельного доверия.
